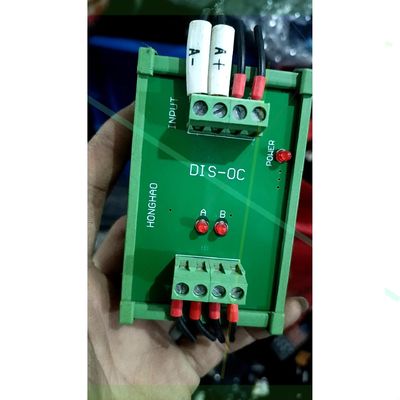

Convertidor 5V TTL diferenciado Singal en PLC NPN y PNP de la ayuda de las maneras de la señal 2 del colector 24V HTL

Convertidor 5V TTL diferenciado Singal en PLC NPN y PNP de la ayuda de las maneras de la señal 2 del colector 24V HTL

  • Convertidor 5V TTL diferenciado Singal en PLC NPN y PNP de la ayuda de las maneras de la señal 2 del colector 24V HTL
  • Convertidor 5V TTL diferenciado Singal en PLC NPN y PNP de la ayuda de las maneras de la señal 2 del colector 24V HTL
  • Convertidor 5V TTL diferenciado Singal en PLC NPN y PNP de la ayuda de las maneras de la señal 2 del colector 24V HTL
  • Convertidor 5V TTL diferenciado Singal en PLC NPN y PNP de la ayuda de las maneras de la señal 2 del colector 24V HTL
  • Convertidor 5V TTL diferenciado Singal en PLC NPN y PNP de la ayuda de las maneras de la señal 2 del colector 24V HTL
  • Convertidor 5V TTL diferenciado Singal en PLC NPN y PNP de la ayuda de las maneras de la señal 2 del colector 24V HTL
Convertidor 5V TTL diferenciado Singal en PLC NPN y PNP de la ayuda de las maneras de la señal 2 del colector 24V HTL
Datos del producto:
Lugar de origen: Guang Dong
Nombre de la marca: Jetacon
Certificación: UL, CE
Número de modelo: DIS-OC 2CH
Pago y Envío Términos:
Cantidad de orden mínima: 2 pedazos
Precio: US $29 / Piece
Detalles de empaquetado: cartón estándar de la exportación
Tiempo de entrega: 7-20 días laborables
Condiciones de pago: T/T, L/C, Paypal, Payoneer
Capacidad de la fuente: polos 1KK mensuales
Contacto
Descripción detallada del producto
fuente de alimentación: El valor de las emisiones de CO2 Entrada única: 5V TTL A+ A- B+ B-
salida única: HTL de 24 V

Señal diferencial TTL (5V) a señales de colector abierto (24V), Frecuencia 2MHz Compatible con PLC NPN y PNP


Introducción:
1. Convertir la señal diferencial a la salida de señal de colector abierto, 2 canales, aislamiento eléctrico entre entrada y salida.
2. Frecuencia de trabajo: 2000000Hz
3. Modo de salida del colector: utilizando el modo de salida push-pull, compatible con la interfaz PLC de entrada NPN o PNP.
4. Instalación: Montaje en carril DIN35mm, ¡cómodo y rápido!
5. Tamaño del producto: 43 mm x 87 mm x 47 mm
6. Tensión de alimentación de trabajo nominal: DC24V (DC14V-DC30V también disponible en algunas condiciones)
7. Tensión de salida de señal: HTL

Aplicaciones:
1. Salida de señal ABZ del servoaccionamiento a la señal de salida del colector, entrada a la interfaz de contador de alta velocidad del PLC.
2. La señal de salida del codificador diferencial a la señal de salida del colector, entrada a la interfaz de contador de alta velocidad del PLC.
3. Para un control de sincronización de velocidad de múltiples servomotores.


Número de artículo               DIS-OC 2CH Convertidor de señal TTL a HTL 2 Canales
Aplicación
               Conversión de señal de contador de alta velocidad PLC
               Conversión de señal de control de servomotor
               Conversión de señal de control de codificador rotatorio
               Conversión de señal de salida de regla de grating
               Conversión de señal de pulso PLC y microcontrolador
               Anti-interferencia del sistema de control de PLC, servomotor
               Señal diferencial convertida a otra señal de pulso
Especificación
Canales de señales                   2
Fuente de alimentación                      10V - 26V DC, 24V Típico
Compatibilidad de conexión PLC PNP      Sí
Compatibilidad de conexión PLC NPN      Sí
Aislamiento óptico                      Sí
Entrada de señales                      A+/A-/B-/B+ Señal TTL/RS232 5V DC
Salida de señales                      A/B Señal HTL
Rango de frecuencia                   0 - 2000000Hz Máximo
Consumo de corriente                   100 mA Máximo, Cada Canal
Impedancia de entrada:                  Aislamiento óptico, 5.8 kOhmios a 24V típico
Tensión de aislamiento                   2500V
Indicador LED                       Luz roja encendida
Características físicas
Dimensión del producto                 43 mm de ancho x 87 mm de largo x 41 mm de alto
Peso neto                         52g
Temperatura de funcionamiento             -25°C a 70°C
Bloques de terminales                   Paso de 5.08 mm, Verde, Tipo de tornillo
Calibre de cable                       26 -16 AWG
Opciones de montaje                   Carril DIN 35 o 32
Humedad de funcionamiento               98% sin condensación
