Introducción:
1- Hacer la señal diferencial a la salida de señal colector abierto, 4 canales, aislamiento eléctrico entre la entrada y la salida.
2Frecuencia de trabajo: 2000000 Hz
3El modo de salida del colector: mediante el modo de salida empuje-puja, soporte
Interfaz PLC de la entrada NPN o PNP.
4- Instalación: montaje en rieles DIN35mm, cómodo y rápido!
5Tamaño del producto: 135 mm x 87 mm x 35 mm alrededor
6. Tensión de potencia de trabajo nominal: DC24V (DC14V-DC30V también está disponible en algunas condiciones)
7. Tensión de salida única: HTL
Aplicaciones:
1. la señal de salida del servoconductor A B Z a la señal de salida del colector, entrada a la interfaz del contador de alta velocidad del PLC.
2. la señal de salida del codificador diferencial a la señal de salida del colector, entrada a la interfaz del contador de alta velocidad del PLC.
3. para una pluralidad de servomotores de control de sincronización de velocidad.

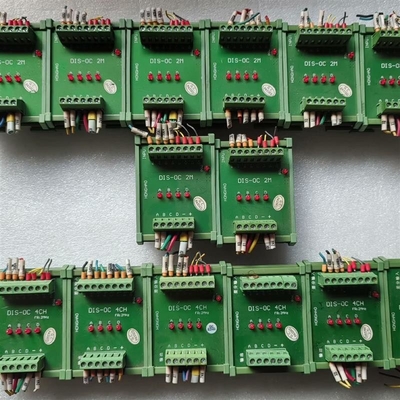

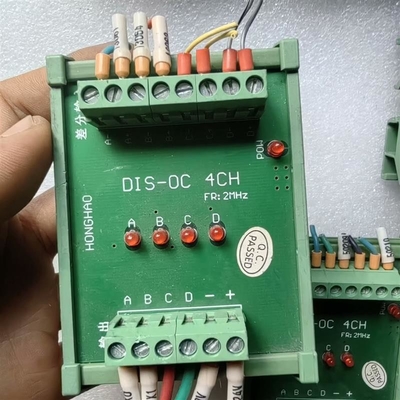

Número del artículo DIS-OC 4CH TTL a HTL Conversor de señales 4 canales
Aplicación
Conversión de señal de contador de alta velocidad por PLC
Conversión de la señal de control del servomotor
Conversión de la señal de control del codificador rotativo
Conversión de la señal de salida de la regla de rejilla
Conversión de señales de pulso del PLC y del microcontrolador
Sistema de control de servomotores PLC anti atasco
La señal diferencial convertida en otra señal de pulso
Especificación
Canales de señales 4
Fuente de alimentación 10V - 26V CC, 24V Típico
Compatibilidad con la conexión PNP PLC Sí
Compatibilidad con las conexiones NPN PLC Sí
Aislamiento óptico Sí
Las señales de entrada A+/A-/B-/B+/C+/C-/D+/D-TTL/RS232 Señales 5V CC
Señales Salida A/B/C/D Señales HTL
Rango de frecuencia 0 - 2000000Hz máximo
Consumo de corriente máximo de 100 mA por canal
Impedancia de entrada: ópticamente aislada, 5,8 kOhms a 24 V típicos
Voltado de aislamiento 2500V
Indicador LED luz roja encendida
Características físicas
Dimensión del producto 62 mm Ancho x 87 mm Largo x 41 mm Alto
Peso neto 57 g
Temperatura de funcionamiento de -25°C a 70°C
Bloques terminales de 5,08 mm de tono, verde, tipo de tornillo
Diámetro del alambre 26 -16 AWG
Opciones de montaje DIN Rail 35 o 32
Operación Humedad 98% no condensante
